Статья 66. Как настроить расходомеры на коллекторной группе отопления
Балансировка контуров теплого пола с помощью расходомеров необходима для достижения комфортной температуры полов во всех комнатах.
Суть процесса регулировки
Вода стремится течь по кратчайшему пути. Контур в маленьком санузле прогреется быстро, а длинная петля в просторной гостиной останется холодной. Расходомеры регулируют поток.
Инструкция по настройке

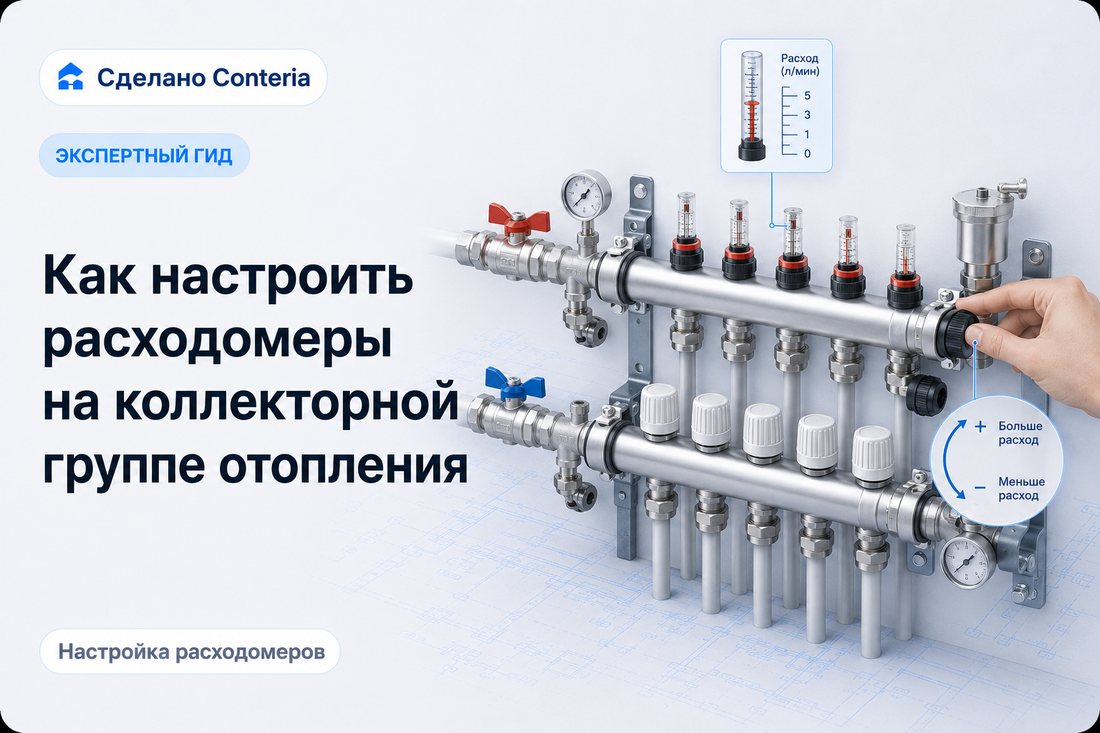

Настройка производится путем вращения регулировочного кольца или колпачка расходомера на подающей гребенке.
- Полностью откройте все вентили и клапаны на коллекторе;
- Рассчитайте требуемый расход воды для каждого контура (обычно 1.5–2.5 л/мин);
- Вращая колпачки расходомеров, установите индикаторы на нужные отметки;
- Проверьте температуру полов через несколько часов и проведите тонкую подстройку.
Визуальный контроль
Прозрачная колба расходомера позволяет наглядно контролировать проток теплоносителя в литрах в минуту по шкале с поплавком.
Вопросы и ответы:
Вопрос: Что делать, если поплавок расходомера не двигается?
Ответ: Возможно, в контуре остался воздух, перекрыт клапан на обратке или заклинило шток клапана.
Вопрос: Как рассчитать расход для контура?
Ответ: Расход зависит от длины петли: длину трубы в метрах умножают на коэффициент теплопотерь и делят на разницу температур.
Вопрос: Можно ли перекрывать расходомеры полностью?
Ответ: Да, расходомером можно полностью перекрыть подачу теплоносителя в конкретный контур.
